Produktübersicht
-

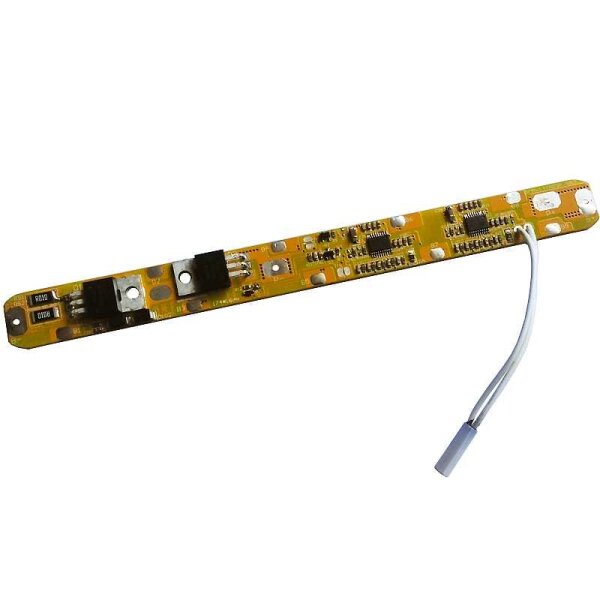

Modell: PCM-L10S08-987
-
Typ: Protection Circuit Module (PCM) / BMS
-
Anwendung: Für 10S Lithium-Ionen, Lithium-Polymer und LiFePO4 Akkupacks
-
Größe: L174 × W16 × T8 mm
-
Maximaler Dauerstrom: 8 A
-
Balance-Funktion: Nein
Hauptfunktionen
- Schutz vor:
- Überladung
- Tiefentladung
- Kurzschluss
- Überstrom
- Temperaturproblemen
- Lade- und Entladeanschlüsse können gemeinsam oder getrennt genutzt werden.
Technische Parameter
Laden
-
Ladespannung (CC/CV):
- Lithium-Ionen: 42 V
- LiFePO4: 36 V
-
Max. kontinuierlicher Ladestrom: 8 A
Entladen
-
Max. kontinuierlicher Entladestrom: 8 A
Stromverbrauch
- Im Betrieb: < 20 μA
- Im Power-Down: < 0,1 μA
Schutzparameter
-
Überladung:
- Erkennungsspannung: 4,25 ± 0,025 V (Li-Ion), 3,90 ± 0,025 V (LiFePO4)
- Freigabe: 4,15 ± 0,05 V / 3,80 ± 0,05 V
- Verzögerung: 0,5–2 s
-
Tiefentladung:
- Erkennung: 2,50 ± 0,062 V / 2,00 ± 0,080 V
- Freigabe: 3,0 ± 0,075 V / 2,30 ± 0,100 V
- Verzögerung: 100–250 ms
-
Überstromschutz:
- Erkennung: 0,2 ± 0,015 V / 0,10 ± 0,015 V
- Schutzwert: 20 ± 5 A (einstellbar)
- Verzögerung: 15–35 ms
-
Kurzschluss:
- Erkennung: Externer Kurzschluss
- Verzögerung: 200–800 μs
Weitere Eigenschaften
-
Innenwiderstand: < 40 mΩ
-
Temperaturbereich:
- Betrieb: -40 °C bis +85 °C
- Lagerung: -40 °C bis +125 °C
