Batterie-Management-Systeme (BMS) tragen maßgeblich zur Betriebssicherheit und Funktionalität eines Lithium-Ionen-Akkumulators bei. BMS ermöglichen vollintegrierte Schutz- und Regelfunktionen für die lithiumbasierte Akkutechnologie. Lithium-Zellen dürfen nur in einem bestimmten Spannungsbereich betrieben werden. Ein BMS überwacht und kontrolliert die Einzelzellenspannung im laufenden Betrieb und greift bei Notwendigkeit ein. Während des Entladevorganges verhindert es wirksam eine Tiefentladung und die damit verbundene Zerstörung des Akkumulators. Die sog. "Balancing-Funktion" wirkt beim Ladevorgang dem Drift seriell verschalteter Zellen entgegen und schützt darüber hinaus vor Überladung.
Technische Daten
| Protection Circuit Module Specifications For 21.6V Lifepo4 Battery Packs |

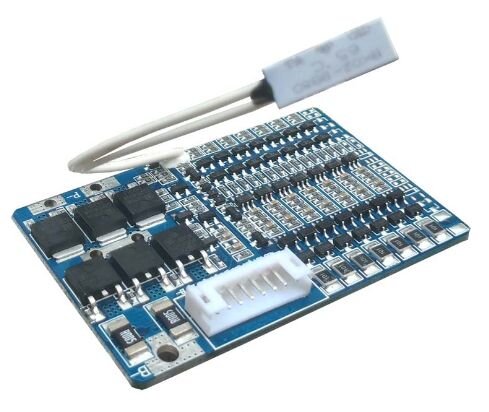

| Model:EY0812B026-FB6S15A |
| No. |
Test item |
Criterion |
| 1 |
Voltage |
Charging voltage |
DC:21.6V CC/CV |
| Balance voltage for single cell |
3.60±0.025V |
| 2 |
Current |
Balance current for single cell |
36±5V |
| Low Current consumption |
=20µA |
| Maximal continuous charging current |
=10A |
| Maximal continuous Discharging current |
=10A |
| 3 |
Over charge Protection |
Over charge detection voltage |
3.90±0.025V |
| Over charge detection delay time |
0.7—2S |
| Over charge release voltage |
3.8±0.05V |
| 4 |
Over discharge protection |
Over discharge detection voltage |
2.0±0.08V |
| Over discharge detection delay time |
80—245mS |
| Over discharge release voltage |
2.3±0.1V |
| 5 |
Over current protection |
Over current detection voltage |
0.10±0.015V |
| Over current detection current |
25±5A |
| Detection delay time |
5ms—15ms |
| Release condition |
Cut load |
| 6 |
Short protection |
Detection condition |
Exterior short circuit |
| Detection delay time |
8-16MS |
| Release condition |
Cut load |
| 7 |
Resistance |
Protection circuitry |
=20mO |
| 8 |
Temperature |
Operating Temperature Range |
40~+85? |
| Storage Temperature Range |
40~+125?
|
