Batterie / Akku - Zustandsanzeige / Kapazitätsanzeige / Spannungsanzeige
Dieses PCB Board zeigt den aktuellen Zustand der Batterie mit fünf LEDs an. Anzeige erfolgt in fünf Schritten ( 10%, 30% , 50%, 75% und 100%)
Durch drücken des "TEST"-Knopfes erscheint der aktuelle Zustand durch blaue LED.
Die Anzeige erlischt nach 3 Sekunden.
Spannung der Batterie / Zellen in Serie: 7,4 Volt / 2S
System: Li-Ion oder Li-Polymer

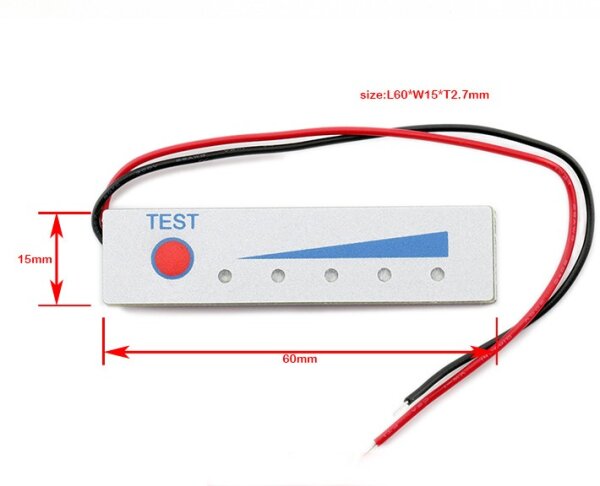

Abmessungen: 60mm x 15mm x 2,80mm
Verbrauch: 10mA
PCB anschließen:
- B- (schwarze Leitung) an Minuspol der Batterie anschließen!
- B+ (rote Leitung) an Pluspol der Batterie anschließen!
-
Achtung: Niemals die Polarität vertauschen. Dies kann zu Beschädigung des PCB bzw. der Batterie führen!
