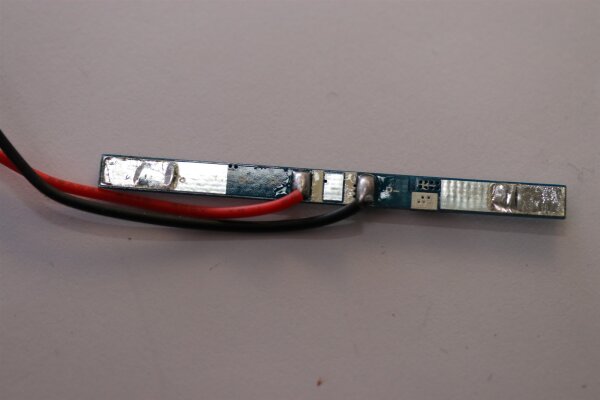

Das BMS-Modul BDT-53 ist ein ultrakompaktes Battery-Management-System für 1-zellige Lithium-Akkupacks. Es schützt Li-Ion und Li-Polymer Zellen zuverlässig vor Überladung, Tiefentladung, Überstrom und Kurzschlüssen und sorgt für sicheres Laden im CC/CV-Verfahren. Durch die extrem flache Bauform eignet sich das Modul ideal für kleine Akkupacks, Reparaturen, DIY-Elektronik und den professionellen Akkubau.
Umfassende Schutzfunktionen für 1S Lithium-Akkus
- Überladeschutz mit präziser Abschaltung bei 4,28V
- Tiefentladeschutz ab 2,40V zur Verlängerung der Zelllebensdauer
- Überstrom- und Kurzschlusserkennung für maximale Sicherheit
- Automatische Wiederherstellung nach Fehlerzuständen
- Niedriger Ruhestrom von nur 6 µA
Technische Daten
- Betriebsspannung: 3,7–3,8V (1S Lithium)
- Ladeschlussspannung: 4,2V
- Dauerentladestrom: bis 5A
- Überstromschutz: 4 ± 0,5A
- Kurzschlussschutz mit ultraschneller Erkennung
- Temperaturbereich: -40°C bis +50°C
- MOSFETs: 2× FS8205A für geringe Verlustleistung
- Abmessungen: 53 × 3,8 × 1,7 mm
Hinweis zur Verarbeitung
Die Boards wurden bereits testweise an eine Zelle angelötet. Wenn Sie wünschen, dass wir dieses BMS direkt an eine Zelle aus unserem Sortiment anlöten, bestellen Sie bitte beide Produkte gemeinsam.
Typische Einsatzbereiche
- Einzelzellen-Akkupacks (1S)
- Powerbanks, IoT-Geräte, Sensorik, Wearables
- Modellbau, DIY-Akkuprojekte, Reparaturen
- Professioneller Akkubau und Elektronikentwicklung
Jetzt bestellen
Bestellen Sie das BMS PCB BDT-53 jetzt online und erhalten Sie ein zuverlässiges, kompaktes Schutzmodul für Ihre Lithium-Einzelzellen. Ideal für Reparaturen, Akkuumbauten und professionelle Anwendungen.
