Battery-Management-System [BMS] für 4 zellige Akkupacks [4S] - Lithium

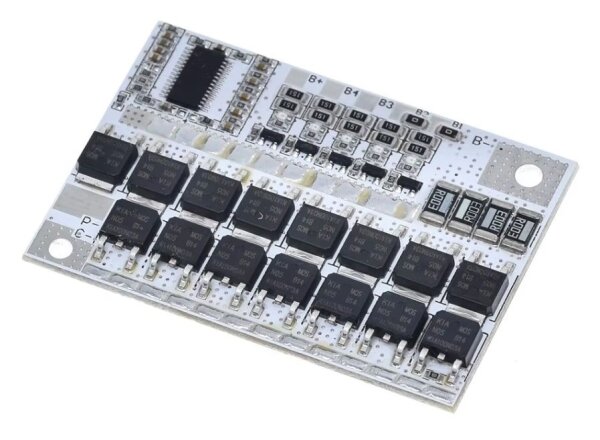

Der QS-B305ABL-50A ist ein Batterieschutzmodul (BMS) für Lithium-Batterien, das speziell für verschiedene Arten von Lithium-Batterien entwickelt wurde, einschließlich Lithium-Eisenphosphat (LiFePO4), ternäre Lithium-Batterien, Lithium-Kobalt-Oxid und Lithium-Mangan-Oxid12. Hier sind einige wichtige Merkmale:
- Unterstützte Batteriekonfigurationen: 3S (3 Zellen in Serie), 4S (4 Zellen in Serie) und 5S (5 Zellen in Serie).
- Maximaler Strom: 50A, was sowohl für Lade- als auch für Entladevorgänge gilt.
- Schutzfunktionen: Überladungs-, Überentladungs-, Überstrom- und Kurzschlussschutz.
- Balancierfunktion: Das Modul sorgt für eine gleichmäßige Ladung der einzelnen Zellen, um die Lebensdauer der Batterie zu verlängern und die Leistung zu optimieren.
- MOSFETs mit niedriger Innenwiderstand: Diese sorgen für eine effiziente und stabile Lade- und Entladeleistung.
| Protection project |
Min |
Typ |
Max |
Unit |
| Overcharge voltage |
4,21 |
4,25 |
4,29 |
V |
| Overcharge recovery voltage |
4,14 |
4,19 |
4,24 |
V |
| Overcharge protection delay |
500 |
1000 |
1500 |
mS |
| Overdischarge voltage |
2,72 |
2,8 |
2,88 |
V |
| Overdischarge recovery voltage |
2,9 |
3 |
3,1 |
V |
| Over voltage protection delay |
500 |
1000 |
1500 |
mS |
| Over discharge protection current |
|
100 |
|
A |
| Split discharge current (continuous) |
|
50 |
80 |
A |
| Same port discharge current (continuous) |
|
40 |
60 |
A |
| Over discharge protection delay |
100 |
200 |
300 |
mS |
| Overcharge protection current |
|
100 |
|
A |
| Charging current (continuous) |
|
40 |
60 |
A |
| Overcharge current protection delay |
10 |
20 |
30 |
mS |
| Quiescent current |
|
17 |
25 |
uA |
| Temperature protection |
|
With temperature control interface |
|
|
| Disconnection protection |
|
Yes |
|
|
| Short circuit protection |
|
None |
|
|
| Over current protection recovery mode |
|
Disconnect the load release |
|
|
| Balance function |
|
Yes |
|
|
| Equalizing voltage |
|
4,18 |
|
V |
| Equalizing current |
|
60 |
|
mA |
| Fuselage Size |
|
62 x 42 x 4 |
|
mm |
| Body color |
|
White (PCB) |
|
|
| Fuselage weight |
|
17 |
|
g |
| Standard accessories |
|
Circuit board |
|
|
| Standard packaging |
|
Electrostatic bag |
|
|
| Wire specification |
|
None |
|
|
| Conductor length |
|
None |
|
cm |
| Working temperature |
|
-20°C ~+65°C |
|
°C |
| Storage temperature |
|
-40°C~+85°C |
|
°C |
