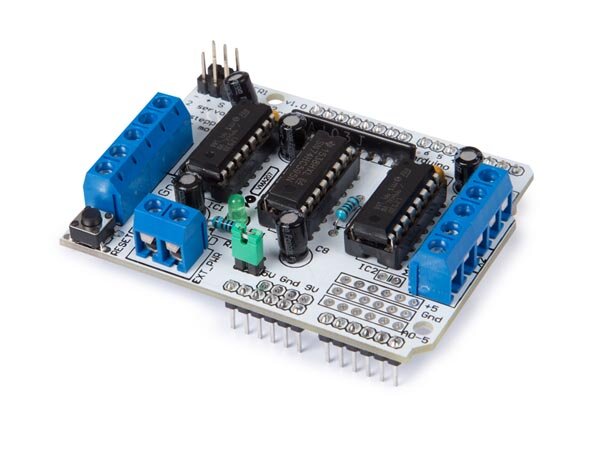

Das Shield enthält zwei L293D-Treiber und ein 74HC595 Schieberegister. Das Schieberegister erweitert 3 Pins des Arduino auf 8 Pins, um die Richtung der Motoren zu steuern.
Der OE (Output Enable) des L293D ist direkt an die PWM-Ausgänge des Arduino angeschlossen.
Technische Daten
| Physikalische Eigenschaften |
| Primärfarben |
Grau |
| Tiefe des Produkts |
5.5 cm |
| Höhe des Produkts |
2 cm |
| Breite des Produkts |
6.8 cm |
| Gewicht Produkt |
41 g |
| Leistung und technische Spezifikationen |
| Niveau der Codierkenntnisse |
3 |
| Elektronik-Kenntnisse |
2 |
| Mechanische Fähigkeiten |
1 |
| Fertigkeiten im Löten |
keine |
| Spezifikationen kits & modules |
- zwei L293D-Motortreiberchips
- vier H-Brücken
- 0,6 A pro Brücke (1,2 A Spitze)
- Überhitzungsschutz
- interne Rückschlagschutzdioden
- bis zu 4 bidirektionale Gleichstrommotoren
- bis zu 2 Schrittmotoren
- Pull-Down-Widerstände, um die Motoren während des Einschaltens deaktiviert zu halten
- getrennte Logik- und Motorleistungsanschlüsse
- Anschlussklemmenblöcke für Motoren und Leistung
- Motorspannungen von 4,5 VDC bis 16 VDC
- 2 Anschlüsse für 5 V Hobby-Servos
|
| Installation und Montage |
| Sprachen der Gebrauchsanweisung |
Englisch |
