Batterie / Akku - Zustandsanzeige / Kapazitätsanzeige / Spannungsanzeige

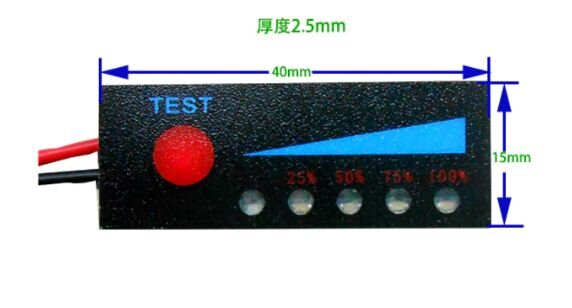

Dieses PCB Board zeigt den aktuellen Zustand der Batterie mit fünf LEDs an.
Anzeige erfolgt in fünf Schritten ( 5%, 25% , 50%, 75% und 100%)
Durch drücken des "TEST"-Knopfes erscheint der aktuelle Zustand durch blaue LED.
Die Anzeige erlischt nach 3-5 Sekunden.
Spannung der Batterie / Zellen in Serie: 3S Li-Ion & Li-Poly / 11,1 bis 12,6 Volt Akkus
System: Li-Ion / Li-Polymer oder Blei
Abmessungen: 40mm x 15mm x 2,50mm
Verbrauch: 10mA
PCB anschließen:
- B- (schwarze Leitung) an Minuspol der Batterie anschließen!
- B+ (rote Leitung) an Pluspol der Batterie anschließen!
-
Achtung: Niemals die Polarität vertauschen. Dies kann zu Beschädigung des PCB bzw. der Batterie führen!
